UMBRA H2S20-30M2 UMBRA滚珠丝杆
扫码获取价格库存技术资料
- 品牌: umbra滚珠丝杠
- 分类: H2S系列(直径16-100)
- 类型:
- pk码: 0001D3100000001HK62T
- 属性: UMBRA H2S20-30M2 UMBRA滚珠丝杆，-UMBRA H2S20-30M2 UMBRA滚珠丝杆-UMBRA H2S20-30M2 umbra滚珠丝杠 一、精度等级的定义 UMBRA H2S20-30M2 umbra 丝杆 代理 一、简述UMBRA Groub丝杆 UMBRA H2S20-30M2 umbra滚珠丝杠国内代理 三、UMBRA丝杆精度等级的应用 UMBRA H2S20-30M2 umbra 丝杠 在现代化制造业中，丝杆是各种机械设备中的重要组件之一，广泛应用于自动化设备、精密仪器-UMBRA H2S20-30M2 UMBRA滚珠丝杆--UMBRA H2S20-30M2 UMBRA滚珠丝杆-

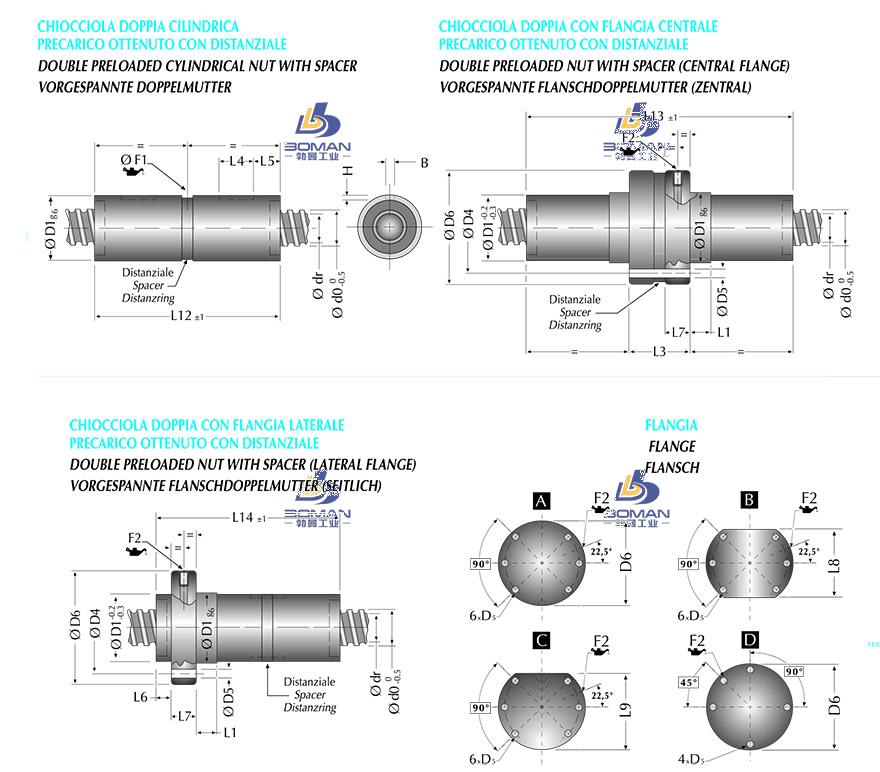

UMBRA H2S20-30M2 UMBRA滚珠丝杆 产品参数
尺寸 单位：mm
| 丝杠轴外径 |
20
|
|
| 导程 |
30
|
|
| 丝杠轴底径 |
16,6
|
|
| 滚珠节圆直径 |
|
|
| 钢球直径 |
3.500
|
|
| 精度等级 |
|
|
| 螺母直径 |
36
|
|
| 法兰直径 |
58
|
|
| 螺母长度 |
83
|
|
| 螺母安装 | PCD |
47
|
| 额定动负载 | CaN |
15300
|
| 额定静负载 | C0aN |
9700
|
| 有效圈数 |
2x2
|
|
| 法兰盘宽度 |
10
|
|
| 法兰安装孔通孔直径 |
6,6
|
|
| 法兰安装孔沉孔直径 |
|
|
| 法兰安装孔沉孔深度 |
|
|
| 轴向刚度 | KNm |
399
|
UMBRA H2S20-30M2 UMBRA滚珠丝杆此型号部分数据来源于HIWIN上银 R40-10B2-FDW-780-1069-0.018 上银研磨丝杆型号及标准
